Kuru Tip Akım Transformatör

1. Temel İlkeler
-Elektromanyetik indüksiyon esasına göre:
Birincil iletkendeki alternatif akımın, yüksek geçirgenlik çekirdeği yoluyla ikincil sargımda orantılı bir akıma neden olduğu Faraday Yasası üzerinde çalışır.
-Turns oranı (n₁/n₂):
Birincil-ikincil sarma oranı akım ölçeklemesini belirler (örn., 1000A birincil → 5A ikincil 200: 1 oranı).

-Faz doğruluğu:
Yüksek hassasiyetli BT'ler, ölçüm uygulamaları için ± 5 arcminut (0.08 derece) içinde faz yer değiştirmesini korur.

2. Çekirdek Bileşenler ve Tasarım
-Magnetik Çekirdek:
Malzemeler: Tahıl odaklı silikon çelik (ölçüm), nanokristal alaşımlar (geniş bant genişliği) veya ferrit (yüksek frekans).
Doygunluk sınırları: tipik olarak 1.6-2.0 Tesla; 20 × Nominal akıma dayanacak şekilde tasarlanmış koruma CTS.

-Windings:
Birincil: Tek dönüş (çubuk tipi) veya çok dönüş yapılandırmaları.
İkincil: Epoksi yalıtımlı hassas yaralı bakır bobinler (12kV dielektrik mukavemet).

-Buising:
Kapalı: Alev-Geride Termoplastikler (UL94 V-0).
Dış mekan: UV dirençli kompozitler veya porselen (IP65 dereceli).

4. performans parametreleri

5. Kurulum ve Güvenlik
-Kritik Kurallar:
Bağlantı kesilmeden önce her zaman kısa devre ikincil terminalleri.
Yüzen voltajları önlemek için bir ikincil kurşun öğreni.

-Montaj:
Pencere Tipi: Bara (maksimum 40 × 10mm enine kesit) üzerine kaydırın.

Çubuk-Primer: Bağlantısız iletkenlere cıvata (50n · m tork).

-Test:
Birincil enjeksiyon ile oran doğrulaması.
Insulation resistance >1kV DC'de 100mΩ.

6. Sorun Giderme Kılavuzu

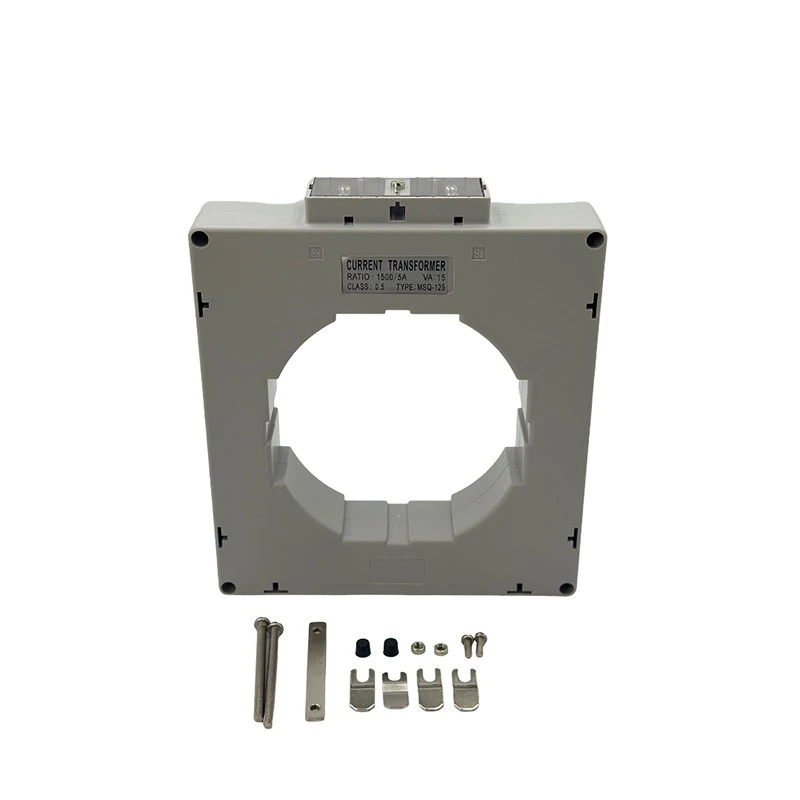

MSQ-125 serisi, en zorlu ticari, fayda ve endüstriyel ortamlarda eşsiz doğruluk ve güvenilirlik sağlamak için tasarlanmış yeni nesil kuru tip akım transformatörünü temsil eder. 1000A -6000A genişletilmiş birincil akım aralığı ve standart 1A/5A ikincil çıkışları ile, bu BT'ler dünya çapında güç otoriteleri ve mühendislik profesyonellerinin tercih edilen seçimi haline gelmiştir.

✔ Ultra geniş akım aralığı (1000A-6000A)-Yüksek kapasiteli güç dağılımı, yenilenebilir enerji sistemleri ve ağır endüstriyel yükler için tasarlanmıştır
✔ Çift çıkış esnekliği (1A/5A) - Koruma röleleri, enerji sayaçları, SCADA sistemleri ve akıllı şebeke altyapısı ile doğrudan uyumluluk
✔ Kuru tip yalıtım teknolojisi-Petrol veya reçine olmadan bakım gerektirmeyen çalışma, gelişmiş güvenlik ve çevre uyumunu sağlar
✔ Sağlam endüstriyel yapı - sert elektrik ortamları için yüksek dielektrik mukavemet ve termal stabilite
✔ Global Sertifikalar-IEC 61869, IEEE C57.13 ve diğer uluslararası hizmetler için diğer uluslararası standartları karşılıyor

• Fayda ölçekli güç sistemleri-ızgara izleme, trafo merkezi otomasyonu ve iletim hattı koruması
• Ağır endüstriyel bitkiler - çelik fabrikaları, petrokimya tesisleri ve aşırı akım ölçüm doğruluğu gerektiren madencilik işlemleri
• Ticari güç ağları-veri merkezleri, hastane kompleksleri ve yüksek katlı bina elektrik sistemleri
• Yenilenebilir Enerji Entegrasyonu - Güneş çiftlikleri ve güvenilir akım algılamasını gerektiren rüzgar türbini tesisatları

→ Kanıtlanmış Alan Güvenilirliği-Aşırı sıcaklık ve yüksek yük koşullarında çalışan binlerce birim
→ Geleceğe Dönüşüm Tasarım-Akıllı Izgara ve Dijital Trafo Maddesi Entegrasyonu İçin Hazır
→ Güvenlik için tasarlandı - Gelişmiş operasyonel güvenlik için kısmi deşarja dayanıklı yapı

MSQ-125 Serisi-En son akım ölçümünün endüstriyel dayanıklılığı karşıladığı yer

Boyut (mm)
