Halka Akım Trafosu



Halka CT nedir?





Halka CT, "pencere" olarak bilinen, içi boş bir merkeze sahip halka benzeri (toroidal) şekliyle karakterize edilen bir tür akım transformatörüdür. Temel tanımlayıcı özelliği, dahili birincil sargısının olmamasıdır.



Bunun yerine, birincil iletken (ölçmek istediğiniz akımı taşıyan tel veya bara) pencereden kolayca geçirilir. Bu iletkenin kendisi, transformatörün tek-dönüşlü birincil sargısı görevi görür.





Temel Özellikler





Şekil: Toroidal (halka-şeklinde).

Birincil Sargı: Yok. Kullanıcının iletkeni birincil görevi görür.

Pencere Boyutu: Kritik bir özellik; amaçlanan kabloya veya baraya sığacak kadar büyük olmalıdır.

Montaj: Ana kablo içinden geçirilerek bir panele kalıcı olarak monte edilecek şekilde tasarlanmıştır.





Halka CT'ler, AC akım ölçümü için kullanılan en yaygın CT türüdür.



✔ Elektrik Enerjisi Ölçümü: Birincil uygulama. Kamu hizmetleri tarafından ve ticari binalarda alt-ölçüm için kullanılır.

✔ Koruyucu Röleleme: Motorları, transformatörleri ve diğer ekipmanları aşırı akım veya arıza koşullarından koruyan rölelere akım sinyali sağlar.

✔ Akım İzleme: Akım değerlerinin ampermetrelerde görüntülenmesi veya endüstriyel kontrol panellerindeki PLC ve SCADA sistemlerine veri gönderilmesi.

✔Güç Kalitesi Analizi: Harmonik bozulma, yük çalışmaları ve diğer sorunları gidermek için taşınabilir güç analizörleriyle birlikte kullanılır.

✔Toprak Arızası Algılama: Üç faz iletkeninin tamamının etrafına takılan tek halkalı CT, yalnızca toprak arızasını gösteren dengesizlik akımını (sıfır-sıfır akım) ölçecektir.



Halka CT, "ölçekleme gözü" görevi gören basit, etkili ve çok yönlü bir cihazdır. Bir iletken boyunca akan akıma güvenli bir şekilde "bakır" ve ölçüm ve kontrol amacıyla bu akımın-ölçeklendirilmiş, izole edilmiş bir kopyasını sağlar. Katı-çekirdek ve bölünmüş{-çekirdek arasındaki seçim, doğruluk ihtiyacını kolay kurulum gereksinimine karşı dengeleyen temel pratik karardır.

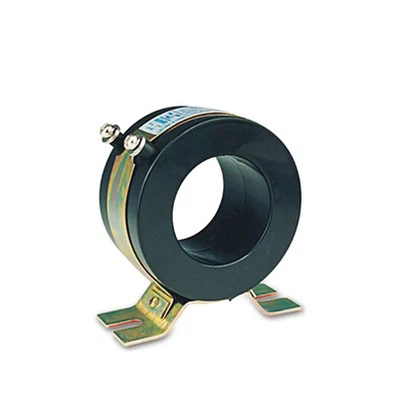

RCT-90 serisi halka akım transformatörü, 0,66kV'a kadar düşük voltajlı AC devrelerinde güvenli ve verimli iç mekan çalışması için tasarlanmıştır. Hem 50Hz hem de 60Hz güç sistemleriyle uyumlu olan bu transformatörler, ticari, endüstriyel ve kamu hizmetleri uygulamalarında çeşitli elektrik ortamlarında güvenilir performans sağlar.



Hassas akım algılama ve röle koruma sinyalleri sağlamak üzere tasarlanan RCT-90, enerji izleme, güç kalitesi analizi, motor koruma ve devre kesici kontrol sistemlerinde kullanıma uygundur. Toroidal tasarım, yüksek doğruluk ve minimum faz hatası sağlayarak değişken yük koşullarında güvenilir performans gerektiren uygulamalar için idealdir.



Güçlendirilmiş yalıtımlı kalıplanmış muhafazalar içinde kapsüllenmiş olan bu transformatörler, neme, kimyasallara ve mekanik darbelere karşı mükemmel direnç sunar. Kompakt ve hafif yapıları, performans veya güvenlikten ödün vermeden elektrik panellerine, santrallere ve kapalı alanlara zahmetsiz entegrasyon sağlar.



RCT-90'ın önemli bir özelliği, hızlı, güvenli ve titreşime-dayanıklı kurulum sağlayan yenilikçi sabit taban plakası montaj sistemidir. Bu tasarım bakımı kolaylaştırır ve zorlu ortamlarda uzun vadeli operasyonel stabilite sağlar.



Güvenlik ve performans uyumluluğu sertifikasına sahip RCT-90 serisi, modern güç dağıtım ve koruma sistemlerinin artan taleplerini karşılamak için sağlam yapıyı gelişmiş elektriksel özelliklerle birleştirir.





Modeli	Oran (A)		Yük(VA)
			Sınıf:0.5	Sınıfs:1.0
RCT-90	800/5	5		10
RCT-90	1000/5	10		15
RCT-90	1200/5	10		15
RCT-90	1500/5	10		15
RCT-90	1600/5	10		15



Boyut (mm)
