Panel Montajı CT



Mevcut transformatörler (CTS), ölçüm ve koruma devrelerini yüksek voltajlı güç sistemlerinden güvenli bir şekilde izole etmek için tasarlanmış özel araçlardır. Tehlikeli, düşük seviyeli ikincil çıkışlara (tipik olarak 1A veya 5A) tehlikeli derecede yüksek alternatif akımları (AC) bastırarak, CTS ölümcül voltajlara doğrudan maruz kalmadan doğru ve güvenli izlemeyi etkinleştirir. Bu kritik işlev, sayaç, röleler ve kontrol cihazlarının operasyonel güvenlik ve ekipman bütünlüğünü korurken hassas güç sistemi analizi, arıza algılama ve enerji yönetimi gerçekleştirebilmesini sağlar.





- Güvenlik için elektriksel izolasyon

BTS, yüksek voltajlı birincil devreler ile düşük voltajlı ikincil enstrümantasyon arasında galvanik izolasyon sağlar, personel ve ekipmanı tehlikeli voltajlardan korur. Bu izolasyon, yüksek akımların doğrudan ölçülmesinin pratik ve tehlikeli olacağı güç dağıtım ağları, endüstriyel tesisler ve yenilenebilir enerji sistemlerinde hayati önem taşır.

- Standart Sinyal Koşullandırma

Yüksek birincil akımları (yüzlerce ila binlerce amper arasında) yönetilebilir ikincil çıkışlara (1A veya 5A) dönüştürerek, CTS standart ölçüm ve koruma cihazlarıyla uyumluluk sağlar. Bu standardizasyon sistem tasarımını basitleştirir ve çeşitli izleme ve kontrol araçlarının entegrasyonunu sağlar.

- Doğru ölçümlerin etkinleştirilmesi

CTS, enerji ölçümü, yük profili oluşturma ve güç kalitesi analizi için güvenilir akım ölçümü sağlayarak çok çeşitli çalışma koşullarında yüksek doğruluğu korur. Genel amaçlı CTS, endüstriyel ve ticari tesislerde operasyonel izlemeyi desteklerken, adil faturalandırma sağlamak için gelir ölçümünde hassas dereceli CT'ler kullanılır.

- Koruma sistemlerinde kritik rol

Elektrik koruma şemalarında CTS, arızaları (kısa devreler veya aşırı yükler gibi) tespit eden ve hatalı bölümleri izole etmek için devre kesicileri tetikleyen koruyucu rölelere akım sinyallerini besler. Yüksek hassasiyetli, düşük doygunluk BT'leri diferansiyel ve aşırı akım koruması için gereklidir, kesinti süresini en aza indirir ve ekipman hasarını önler.

- Akıllı ızgara ve enerji yönetimi için destek

Rogowski bobinleri ve düşük güçlü akım transformatörleri (LPCT'ler) dahil olmak üzere modern BT'ler, akıllı güç sistemlerinde gelişmiş ızgara izlemeyi kolaylaştırır. Dağıtılmış enerji kaynakları (DERS), talep tarafı yönetimi ve hata konum sistemleri için gerçek zamanlı veri edinimini mümkün kılar, şebeke güvenilirliğini ve verimliliğini artırırlar.





Yük ve Doğruluk Sınıfı: CTS, yük altındaki uygun performansı sağlamak için yük derecelendirme ve doğruluk sınıfına (örneğin 0. 2 ölçüm için 0. 2 ölçüm için 5p) göre seçilmelidir.



Doygunluk Kaçınma: BT çekirdekleri, hat koşulları sırasında manyetik doygunluğu önlemek için tasarlanmalı ve aşırı akımlar altında bile sadık sinyal üremesi sağlar.



Kurulum En İyi Uygulamalar: Uygun topraklama, doğru polarite ve açık devreli ikincil sargıların önlenmesi, ekipman hasarını önlemek ve ölçüm doğruluğunu sağlamak için çok önemlidir.

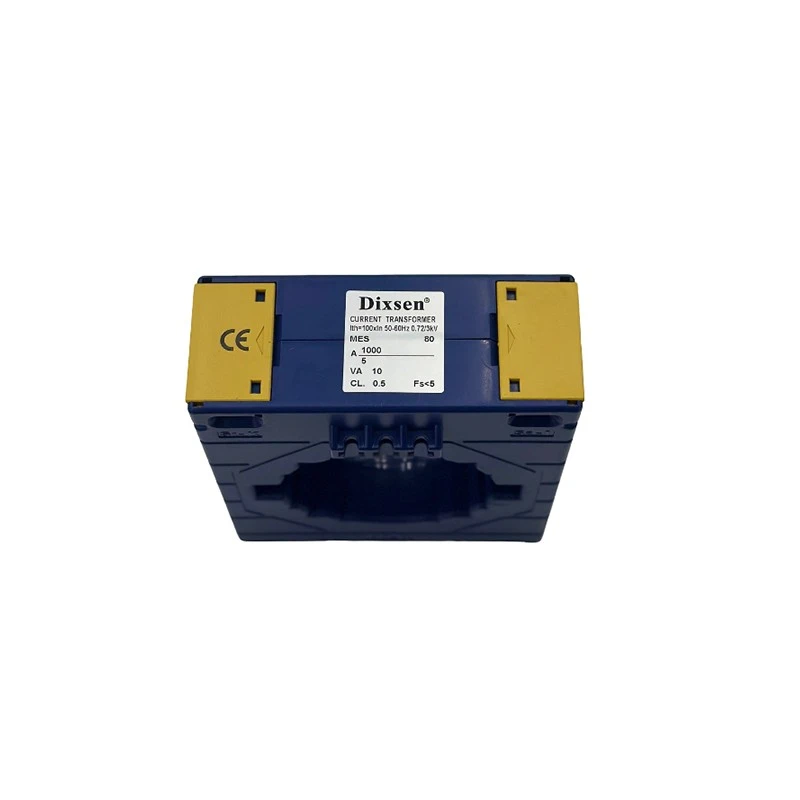

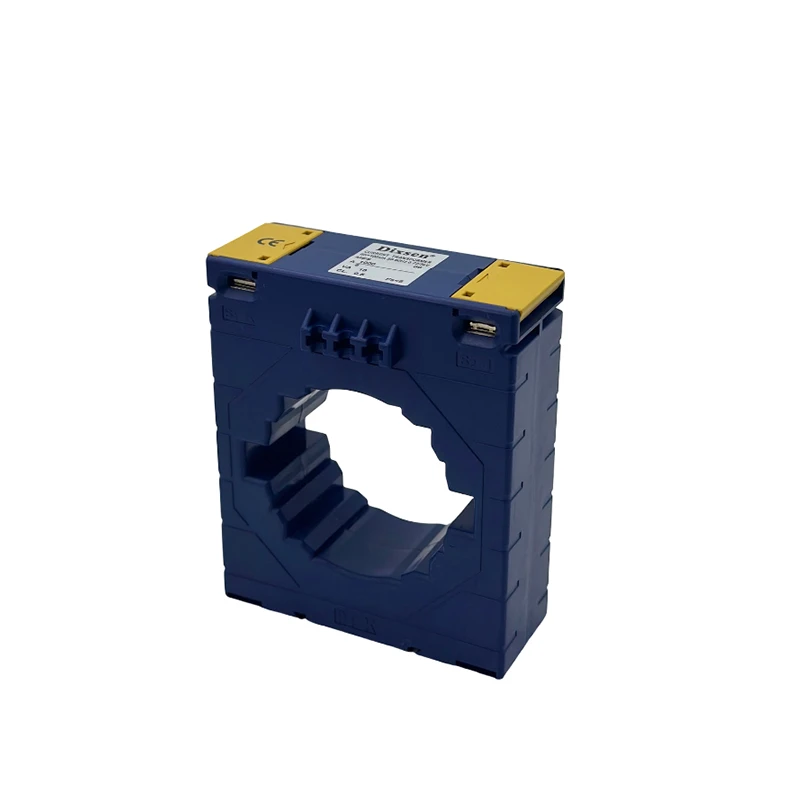

MES -100/80 Serisi Panel Mount CT, boşluk kısıtlı uygulamalarda yüksek akım ölçüm için yeni bir standart ayarlar. Çığır açan kompakt tasarımı, kurulum ayak izini aynı akım oranına sahip geleneksel BT'lere kıyasla% 50'ye kadar azaltarak kalabalık elektrik panellerinde sorunsuz entegrasyon ve performansdan ödün vermeden anahtarlama sağlar.

Güvenli ve kullanıcı dostu terminal koruması

Maksimum güvenlik ve güvenilirlik için tasarlanan MES -100/80 CT, tüm ikincil kablo bağlantılarını tamamen çevreleyen güvenli bir flip tarzı terminal kapağına sahiptir. Bu tasarım şunları sağlar:

IP 20- Nominal Dokunmatik Koruma - Canlı Terminallerle Kazara İletişim Önleme.

Araçsız erişim-sökülmeden hızlı ve kolay bakım.

Gerinim Kaldırma ve Güvenli Tutma-Endüstriyel ortamlarda titreşime bağlı gevşemeyi en aza indirme.

Eşsiz kurulum esnekliği

Herhangi bir uygulamaya uyum sağlamak için MES -100/80 CT üç sağlam montaj çözümü ile birlikte gelir:

DIN Ray Montaj Sistemi - Modüler kontrol panelleri ve enerji ölçüm dolapları için standart DIN raylarına zahmetsizce geçin.

Ağır hizmet tipi metal panel braketleri-Sağlam, titreşime dayanıklı panel tesisatları için güçlendirilmiş çelik montaj donanımı.

Doğrudan Busbar Arayüzü-Şalt ve güç dağıtım sistemleri için düşük kayıp, yüksek akım bağlantıları için yüksek iletkenlik terminalleri.

Yüksek akım uygulamaları için tasarlanmıştır (600A-2000a)

Endüstriyel ve ticari güç sistemlerinin taleplerini karşılamak için tasarlanan MES {{0}}/8 0 CT serisi, geniş bir 600A ila 2000A birincil akım aralığında yüksek doğruluk ölçümleri (sınıf 0.5/1.0) sunar. Temel uygulamalar şunları içerir:

Enerji İzleme ve Akıllı Subcersting

Motor Koruma ve Sürücü Sistemleri

HVAC ve Veri Merkezi Güç Dağıtım

Yenilenebilir Enerji İnvertörleri ve Pil Depolama





✔ Ultra kompakt ayak izi-geleneksel BT'lerin yapamayacağı yere uyur.

✔ Güvenli flip-cover tasarımı-erişimi basitleştirirken kablolamayı korur.

✔ Çoklu montaj seçeneği-herhangi bir kurulum için din rayı, panel veya bara hazır.

✔ Geniş akım aralığı (600A-200000a)-Yüksek güçlü endüstriyel sistemler için idealdir.

Uzay tasarrufu, güvenlik ve hassasiyetin yakınlaştığı CT mes -100/80- ile güç izlemenizi optimize edin.





Model	Oran (a)	Yük (VA)
		Sınıf: 0. 5	Sınıf:1.0
Mes -100/80	600/5	10	15
Mes -100/80	750/5	10	15
Mes -100/80	800/5	10	15
Mes -100/80	1000/5	15	20
Mes -100/80	1200/5	15	20
Mes -100/80	1250/5	15	20
Mes -100/80	1500/5	15	20
Mes -100/80	1600/5	15	20
Mes -100/80	2000/5	15	20



Boyut (mm)
